Les types de pieux

Les étapes de réalisation des pieux

Dans cet article découvrez les types des pieux ainsi que les étapes de leurs réalisations

   Pieux forés simples

Pieux exécutés sans nuisances sonores, sans vibration, dans les terrains durs, à grande profondeur
  1. Mise en fiche, réglage, préforage
  2. Mise en place de la virole
  3. Forage à la tarière
  4. Ancrage au carottier
  5. Mise en place d’armatures partielles ou totales et bétonnage à la colonne
  6. Contrôle de l’arase de béton

   Pieux forés tubés vibro-foncés

Pieux exécutés dans les terrains durs et à grande profondeur
  1. Mise en fiche, réglage, préforage
  2. Vibro-fonçage du tubage de travail
  3. Forage et extraction des terres
  4. Mise en place d’armatures partielles ou totales
  5. Bétonnage au tube plongeur
  6. Extraction du tubage de travail

   Pieux forés tubés louvoyés

Pieux exécutés sans nuisances sonores, sans vibration, dans les terrains durs

  1. Mise en fiche, réglage, préforage à l’abri du premier élément de tubage
  2. Fonçage du tubage par la louvoyeuse
  3. clavetage des éléments de tubage à l’avancement
  4. Ancrage
  5. Mise en place d’armatures partielles ou totales, bétonnage au tube plongeur
  6. Extraction des tubages par la louvoyeuse

   Pieux forés moulés de petit diamètre

Travail sous hauteur réduite, espace exigu, environnement sensible

  1. Mise en fiche, réglage, préforage
  2. Mise en place du premier élément de tubage
  3. Extraction des terres à la soupape
  4. Tubage à l’avancement par éléments vissés mis en place par havage
  5. Mise en place d’armatures partielles ou totales et bétonnage au tube plongeur
  6. Extraction du tubage par éléments

   Pieux forés à la boue

Pieux exécutés sans nuisances sonores, sans vibration, dans toutes natures de terrains, grandes profondeurs

  1. Implantation, préforage, mise en place de la virole
  2. Mise en œuvre de la boue bentonitique
  3. Forage sous charge de boue
  4. Recyclage de la boue, mise en place d’armatures partielles ou totales, bétonnage au tube plongeur
  5. Tube plongeur relevé par élément, fin du bétonnage
  6. Extraction de la virole, contrôle de l’arase béton

   Pieux forés à la tarière creuse

Exécution rapide, environnement sensible, sans vibration,

  1. Mise en fiche, réglage des guides de forage
  2. Forage
  3. Ancrage par rotation et avec poussée sur l’outil
  4. Injection du béton dans l’axe creux de la tarière
  5. Descente du tube plongeur, remontée de la tarière en rotation lente, nettoyage de la tarière, bétonnage contrôlé en continu
  6. Mise en place d’armatures

   Pieux Atlas

Exécution propre, pieu exécuté sans extraction de terre et sans vibration, amélioration des caractéristiques des sols par compression

  1. Mise en fiche, réglage et pose d’une pointe perdue
  2. L’outil est foncé par combinaison du vissage et du vérinage dans le sol refoulé
  3. Mise en place d’armatures
  4. En dévissant, le vérinage augmente par refoulement du sol l’épaisseur de l’empreinte laissée par l’outil, la charge du béton garantissant un parfait moulage de celle-ci.
  5. Pieu Atlas exécuté

   Pieux Franki

Pieu exécuté sans nuisance sonore notable et plate-forme de travail propre. Adaptation de l’énergie de battage à l’environnement (φ minimum 400 à 650 mm)

  1. Mise en fiche, réglage, confection d’un bouchon en béton sec
  2. Pilonnage en fond de tube du bouchon, refoulement du sol
  3. Réalisation de la base élargie dans la couche d’ancrage
  4. Mise en place d’armatures partielles ou totales
  5. Bétonnage à sec
  6. Extraction du tube

   Pieux métalliques battus injectés

Grande profondeur, chantier propre, exécution rapide.
Amélioration du frottement latéral, injection par la pointe
Reprise d’efforts de traction et de sollicitations horizontales importantes

  1. Mise en fiche, réglage
  2. Battage du tube par mouton hydraulique ou diesel et injection simultanée de mortier
  3. Refoulement (par le sabot) des sols, maintenus et expansés par l’injection de mortier
  4. Pieu terminé
  5. Recépage et soudage d’une plaque

   Pieux à tube battu moulés dans le sol

Refoulement du sol, Plate forme de travail propre, grandes profondeurs Exécution rapide
Mini-pieux φ 244 à 339 mm
Pieux φ 400 à 650 mm

  1. Mise en fiche, réglage, pose d’une plaque perdue
  2. Battage du tube par mouton hydraulique ou diesel
  3. Mise en place d’armatures partielles ou totales
  4. Bétonnage à sec
  5. Extraction du tube (vibré si nécessaire)

   Pieux pilonnés de petit diamètre

Travail sous hauteur réduite, espace exigu Travail propre, sans nuisance sonore, adaptation de l’énergie de battage à l’environnement
Tube définitif φ maximum 406 mm

  1. Mise en fiche, réglage, confection du bouchon en béton sec entraînant le tube par pilonnage
  2. Soudure d’éléments de tube de longueur variable (suivant hauteur disponible)
  3. Ancrage contrôlé
  4. Mise en place d’armatures partielles ou totales
  5. Bétonnage à sec

   Micropieux

Travail sous hauteur réduite, espace exigu, reprise en sous oeuvre
φ maximum 250 mm

  1. Mise en fiche, réglage et forage
  2. Forage sous tubage, boue, coulis ou mortier
  3. Mise en place d’une armature pouvant être équipée de manchettes pour l’injection sous pression
  4. Scellement au coulis, ou au mortier de l’armature
  5. Recépage et soudage d’une plaque

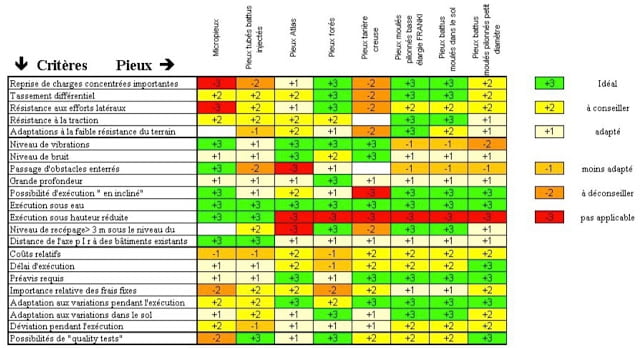

   Choix de spieux:

Les types de pieux

   Au sommaire:

  • Pieux forés simples
  • Pieux forés tubés vibro-foncés
  • Pieux forés tubés louvoyés
  • Pieux forés moulés de petit diamètre
  • Pieux forés à la boue
  • Pieux forés à la tarière creuse
  • Pieux Atlas
  • Pieux Franki
  • Pieux métalliques battus injectés
  • Pieux à tube battu moulés dans le sol
  • Pieux pilonnés de petit diamètre
  • Micropieux
  • Choix de spieux:
