Calcul béton armé des escaliers

Calcul B.A escaliers

   Extrait du document

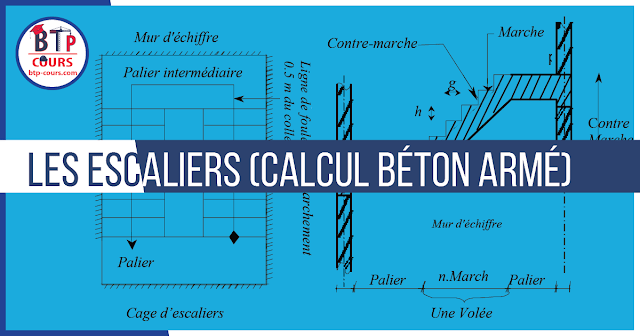

I. généralités :

  • Emmarchement : la longueur de marches ;
  • g :giron (largeur d’une marche) ;
  • h : hauteur d’une marche ;
  • Mur d’échiffre : le mur qui limite l’escalier ;
  • Paillasse : le plafond qui monte sous les marches ;
  • Contre marche : la partie verticale d’une marche ;
  • Jour : l’espace entre deux volées en projection horizontale ;
  • Le collet : le bord qui limite l’escalier du côté du jour ;
  • Linge de foulée : la courbe décrite par une personne prenant l’escalier, (tracé à 0.5 m du collet) ;
  • Echappée : la hauteur libre verticale au dessus de l’arête ou nez d’une marche,(valeur minimale = 1.90 m) ;
  • Volée : c’est une suit de marche ; elle peut être droite ou courbe avec 20 marches au maximum ;
  • Palier de repos : la partie horizontale d’un escalier, entre deux votées ; v Palier d’arrivée : C’est le palier d’étage. La longueur d’un palier doit être supérieure à (3 g).

II. dimensions des escaliers :

D’après la formule de BLONDEL, on a : 0.59 ≤ g + 2h ≤ 0.66
g + 2h = 0.59 :corresponds à des escaliers courants d’appartement
g + 2h = 0.66 :corresponds à des locaux publics. Généralement ; on utilise : g + 2h = 0.64m = 64cm avec : g=30cm ; h=17cm.
L’emmarchement des escaliers est :

  • Pour les escaliers courants :1m.
  • Les grands escaliers : 1.50 à 2.00 m.
  • Les escaliers de service : de 0.70 à 0.90 m et v Les descentes de caves: 1m.

Un collet normal a 10cm d’épaisseur et 6 cm au minimum.
H :hauteur libre sons plafond + épaisseur du plancher fini (hauteur d’étage)
N :le nombre de marches : n = H/h [on prendra le nombre entier n’ immédiatement supérieur ou inférieur]. h = H/n′

   Au sommaire:

I. généralités :

II. dimensions des escaliers :

III. les différents systèmes d’escaliers :

1. Les paliers et la paillasse s’appuient sur les éléments de résistance.
2. Les paliers s’appuient dans le sens transversal ;
3. Escalier à paillasse à un seul palier :
4. Pour cette cage d’escalier on a plusieurs solutions (systèmes statiques).
a) Escaliers à paillasse à double paliers.
b) Escaliers à limon :
5. Pour la cage d’escalier ci-dessous
a) Escalier à limon :

VI. le mode de calcul :

1. escaliers à paillasse :
a) Escalier à paillasse :
Descente de charge:
b) Escalier à paillasse et à paliers :
Ferraillage :
a) Paillasse simple:
b) Escalier à paillasse à doubles paliers :
2 escalier à limon :
– Charges sur les marches
Ferraillage :
1. Escalier en console :
Ferraillage :
