Dessins d’architecture

Lecture de plan

   Extrait du document

On appelle dessins d’architecture ou dessins d’architecte (car le plus souvent établis par un architecte) les documents graphiques (plans, coupes, façades, dessins de détail) qui figurent l’habitation telle qu’elle sera une fois tous les travaux réalisés. Les dessins d’architecture précisent toutes les formes de la construction et toutes ses dimensions. Ils sont les plus faciles à lire de tous les dessins techniques par l’aspect familier des objets représentés, mais la recherche d’informations précises peut s’avérer difficile.

1- LES PLANS

1.1- Définition d’un plan

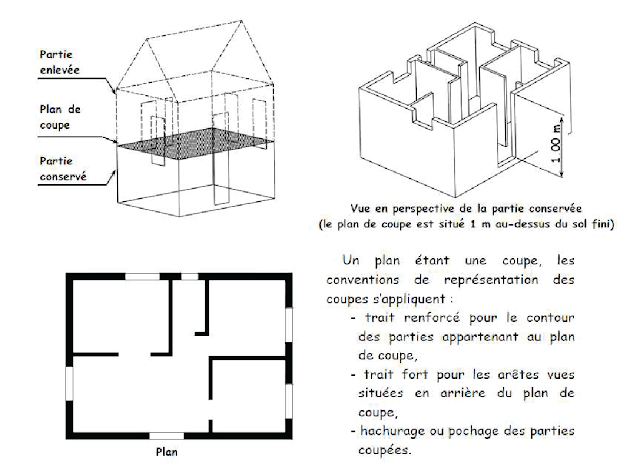

On appelle « Plan » une coupe horizontale exécutée 1 mètre au-dessus du sol fini de l’étage considéré.

Lecture de plan

2- PLAN ARCHITECTURE

Tous les éléments de la construction sont représentés sur les plans d’architecture :

  • murs porteurs
  • cloisons
  • isolation
  • ouvertures extérieures et intérieures
  • placards
  • sanitaires (voir exemple application)

3-COTATION PLAN ARCHITECTURE

3.1-Valeurs des cotes des plans d’architecture

Les cotations d’un plan d’architecture sont les cotes finies, c’est-à-dire avec enduit, revêtement de sol, …
Le devis descriptif (pièce écrite d’un dossier de construction qui précise les caractéristiques techniques des éléments mis en œuvre) permet de déterminer la composition des éléments représentés sur les plans.
La lecture des informations contenues dans le devis descriptif permet de savoir que la cote 315 mm du mur de façade comprend :
  • 20 mm d’enduit extérieur,
  • 200 mm d’épaisseur de bloc de béton,
  • 5 mm d’épaisseur de colle pour l’isolant,
  • 80 mm de polystyrène expansé,
  • 10 mm de plaque de plâtre,
  • = 315 mm d’épaisseur totale pour le mur de façade.

3.2- PRINCIPE DE COTATION

Les règles générales de la cotation que nous avons vues restent bien entendu valables. Quelques principes sont à respecter pour une bonne lecture du dessin :
  • Les cotes définissant des éléments intérieurs du bâtiment seront placées à l’intérieur du dessin et les cotes définissant des éléments placés sur les murs extérieurs seront placées à l’extérieur du dessin.
  • Cotation extérieure : 4 lignes de cotes sont placées dans l’ordre suivant :
1 ère ligne (repère a) : Cotation des trumeaux et des baies,
2 ème ligne (repère b) : Cotation d’axe en axe des baies
3 ème ligne (repère c) : Cotation des parties principales du bâtiment,
4 ème ligne (repère d) : Cotation totale
Sont indiqués :
  • les épaisseurs totales des murs extérieurs, de refend et des cloisons de distribution,
  • les dimensions des portes et des passages,
  • les dimensions de chaque pièce et des placards,
  • et éventuellement les cotes d’implantation des appareils sanitaires (axe de lavabo par exemple).
Cotation des niveaux : Le niveau supérieur fini d’un plancher est repéré dans un cercle en trait fin et est exprimé en mètre suivi de trois décimales

4- LES COUPES (DES PLANS ARCHITECTURES)

En dessin de bâtiment, une coupe est une coupe verticale exécutée de la base des fondations au faîtage de la toiture.
L’emplacement de la coupe doit permettre de montrer le plus grand nombre possible de détails de construction :
  • jonction entre toiture et murs,
  • liaisons murs – planchers,
  • position des fenêtres et portes-fenêtres,…
Donc, plus la construction présentera des formes architecturales complexes (volumes imbriqués, pans de toitures multiples,…), plus on représentera de coupes, mais, souvent, une à deux coupes judicieusement choisies suffisent pour donner tous les renseignements nécessaires.

Remarques:

Toujours faire passer les coupes par les baies afin d’en permettre la cotation.
Dessiner les portes en position fermée.
Ne dessiner les arêtes cachées que si elles sont indispensables à la compréhension de l’ouvrage.
Ne pas couper d’éléments compliquant le dessin et n’apportant rien à la compréhension tels qu’un poteau par exemple.
