Le calcul du volume de la colonne de béton creux est très facile et simple. Pour mieux comprdre suivez cet exemple.

EXEMPLE: Supposons que nous avons une colonne ayant une hauteur de 4 m et que le rayon intérieur de la colonne est de 0,2 m et que l’extérieur est de 0,5 m,

exercices de métré

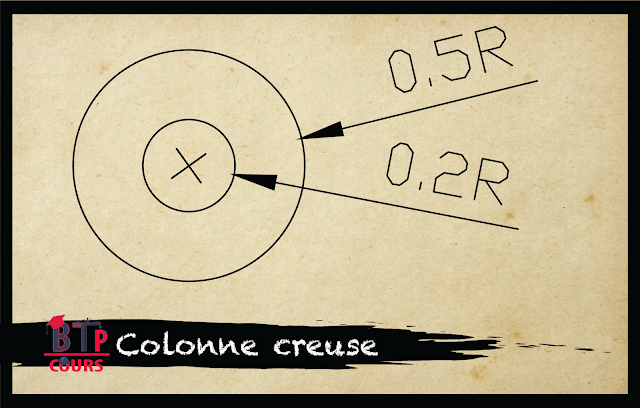

Colonne creuse (vue en plan)

exercices métré sur BTP-Cours.com

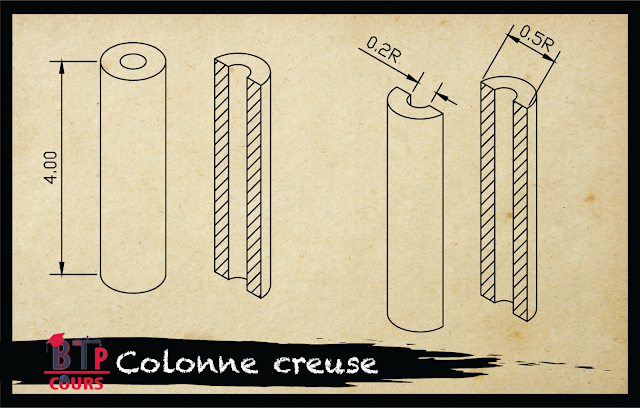

Colonne creuse en perspective

Calculons le volume de la colonne creuse.

DONNÉES:

  • H = 4 m (Hauteur de la colonne creuse).
  • R = 0,5 m (rayon extérieur de la colonne creuse).
  • r = 0,2 m (Rayon interne de la colonne creuse).
La formule pour calculer le volume de la colonne creuse est donnée ci-dessous:

SOLUTION:

Volume = (πR²h – πr²h)

  • = πxh .(R² – r²)
  • = 3,14 x 4 (0,5² – 0,2²) [ π = 3,14]
  • = 12,56 (0,25 – 0,04)
  • = 12,56 x 0,21
  • = 2,6376 m³
