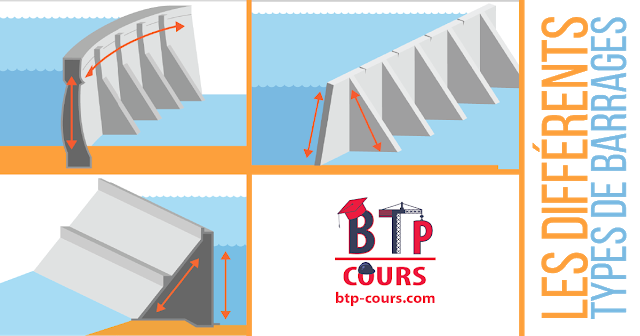

Les différents types de barrages


   Au sommaire:

  • Les barrages poids
  • Les barrages voûte
  • Les barrages mixtes
  • Les barrages en remblai

   Extrait du document

Un barrage est un ouvrage d’Art placé en travers d’un cours d’eau, destiné à retenir et stocker de l’eau ou à la dériver.
Les techniques de la fin du XIX e et du début du XX e siècle ne permettaient pas l’édification de retenues de grande capacité. Les premiers barrages ont surtout une fonction de dérivation d’une partie de l’eau (écrémage) vers une conduite forcée ou un canal d’irriguation.
L’amélioration des techniques et des bétons dans le premier quart du XX e siècle permet d’envisager la réalisation de retenues plus conséquentes, capables de réguler la production hydro-électrique.
La géologie (nature des roches sur lesquelles sera édifié le barrage, agrégats extraits sur place) et la topographie (largeur de la vallée), commande le type de barrage utilisé.

Les barrages poids :

Les différents types de barrages
Bissorte inaugure l’ère des grandes retenues d’altitude. Selon la technique la plus classique à cette époque, on élève une digue-poids de 545 m de long, de 63 m de haut, et de 46 m de large à la base. Les barrages poids classiques ont une section en triangle rectangle.
Comme on n’était pas certain de la tenue des bétons à cette altitude, le barrage a été recouvert d’un parement de pierres taillées.

Les barrages voûte :

Les différents types de barrages
Le barrage est constitué d’un mur en béton armé arqué. La poussée de l’eau est reportée sur les flancs de la vallée. Le barrage a parfois une double courbure verticale et horizontale.
Le barrage de Tignes a longtemps constitué un record de barrage voûte de 180 m de haut.
Les roches des deux rebords du verrou suspendu n’ayant pas la même solidité, un ouvrage très spécifique a été conçu : 18 voûtes de 35 m de haut, accolées, face convexe et tronconique côté lac, afin que le poids de l’eau concoure à l’ancrage de l’ouvrage long de 510 m.

Les barrages mixtes :

Les différents types de barrages
Le barrage de Roselend est sans doute le plus bel exemple de barrage mixte. Une gorge étroite et profonde, aux versants dissymétriques a nécessité l’utilisation d’une technique originale : voûte à laquelle on a accolé deux barrages-poids latéraux d’inégale longueur.

Les barrages en remblai :

Il s’agit d’ouvrages de grand volume dont la construction a été rendue possible par l’emploi des engins modernes de terrassement et de manutention.
On choisit ce type d’ouvrage lorsque la vallée est trop large pour admettre une structure en béton et lorsqu’on trouve les matériaux sur place ou à faible distance.
Ce type de barrage constitué de terre et d’enrochements comporte généralement un noyau central d’argile qui assure l’étanchéité.
Dans certains ouvrages, l’étanchéité est assurée par un masque amont en béton ou par un noyau béton.
Cette technique a également été utilisée pour la construction de retenues de moyenne capacité lors de l’aménagement de l’Arc moyen.
La digue (terre et enrochements) d’un volume de 15 millions de m3 est de l’ordre de celle de Serre-Ponçon. Le barrage a une largeur de 460 m à la base et de 12 m en crête, pour une longueur de 1400 m. Il couvre une surface de 41,5 hectares.
